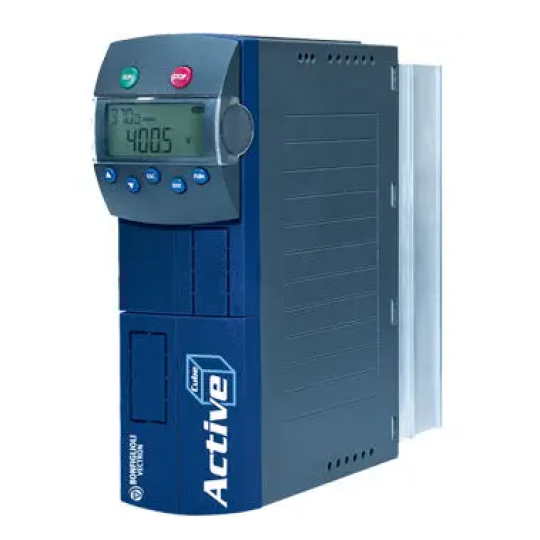

Biến Tần ACT410 - 35 (45Kw)

Thông số kỹ thuật

mức độ bảo vệ

IP20 (EN 60529)

Chứng nhận

Tiêu chuẩn UL508c

(EN13849 / EN 61508)

Sự phù hợp

Tiêu chuẩn

EN61800

đầu ra

0 ... 599 Hz

Tùy chọn chính

• Các tùy chọn bus trường khác nhau như CANopen, PROFIBUS, Modbus, EtherCAT, PROFINET, Varan

• Các phần mở rộng I/O tùy chọn cho các đầu vào & đầu ra kỹ thuật số và tương tự bổ sung

• Bàn phím tùy chọn để chẩn đoán và thiết lập thông số

• Giao diện PC tùy chọn

• Các phụ kiện tùy chọn như điện trở phanh, cuộn cảm nguồn, bộ lọc nguồn

Nguồn điện & Phạm vi công suất

ACT410 - 35: 45 kW / ba pha 360 - 480V / 50 - 60 Hz (10%)

Kết nối song song lên đến 1200 kW

tính năng phần cứng

Chức năng ngắt mô-men xoắn an toàn tích Thông số kỹ thuật

Mức độ bảo vệ

IP20 (EN 60529)

Tốc độ định mức

0...599 Hz

Chứng nhận

UL508c

Sự phù hợp

Tiêu chuẩn

EN61800

Tùy chọn chính

Đầu ra nguồn điện DC 24 V

• EM-IO-01: Mở rộng cho 3 đầu vào kỹ thuật số, 2 đầu ra rơle, 1 đầu vào tương tự, 1 đầu ra tương tự, kết nối bus hệ thống, đầu ra nguồn điện DC 24 V

• EM-IO-02: Mở rộng cho 3 đầu vào kỹ thuật số, 1 đầu ra rơle, 1 đầu vào tương tự, 1 đầu ra tương tự, đầu vào PTC động cơ, kết nối bus hệ thống, đầu ra nguồn điện DC 24 V

• EM-IO-03: Mở rộng cho 2 đầu vào kỹ thuật số, 1 đầu ra rơle, 1 đầu vào tương tự, 2 đầu ra tương tự, đầu vào PTC động cơ, kết nối bus hệ thống, đầu ra nguồn điện DC 24 V

• EM-IO-04: Mở rộng cho 2 đầu vào kỹ thuật số, 1 cổng kỹ thuật số (đầu vào hoặc đầu ra), đầu vào PTC động cơ, kết nối bus hệ thống, đầu ra nguồn điện DC 24 V

Đánh giá phản hồi và mã hóa tùy chọn:

• EM-ENC-01: Đầu vào mã hóa TTL/HTL (2 kênh), đầu ra mô phỏng mã hóa (2 kênh), 1 đầu vào tương tự, kết nối bus hệ thống, đầu ra nguồn điện DC 5 V

• EM-ENC-02: Đầu vào bộ mã hóa TTL/HTL (2 kênh), 1 cổng kỹ thuật số (đầu vào hoặc đầu ra), 1 đầu vào tương tự, 1 đầu ra tương tự, kết nối bus hệ thống, đầu ra nguồn điện DC 5 V

• EM-ENC-03: Đầu vào bộ mã hóa TTL/HTL (2 kênh), kết nối bus hệ thống

• EM-ENC-04: Đầu vào bộ mã hóa TTL/HTL (3 kênh), 1 đầu ra rơle, 1 đầu vào tương tự, 1 đầu ra tương tự, đầu ra nguồn điện 24 V, đầu ra nguồn điện DC 5 V

• EM-ENC-05: Đầu vào bộ mã hóa TTL/HTL (3 kênh), 1 đầu vào tương tự, 1 đầu ra tương tự, kết nối bus hệ thống, đầu ra nguồn điện 24 V, đầu ra nguồn điện DC 5 V

• EM-RES-01: Đầu vào Resolver, đầu ra mô phỏng bộ mã hóa (2 kênh), 1 đầu vào tương tự, kết nối bus hệ thống

• EM-RES-02: Resolver Đầu vào, đầu ra mô phỏng bộ mã hóa (3 kênh), 1 đầu vào tương tự

Phần mềm PC tùy chọn

VPlus cho Windows với thiết lập, màn hình thiết bị đầu cuối, cửa sổ giá trị thực và chức năng phạm vi Phụ kiện:

• Điện trở phanh Loại BR: Điện trở phanh cung cấp giải pháp không tốn kém để tiêu tán công suất máy phát điện xảy ra khi giảm tốc. Cảm biến nhiệt cho điện trở phanh bảo vệ điện trở khỏi quá nhiệt.

• Cuộn cảm công suất loại LCVS & LCVT: Cuộn cảm công suất loại LCVS (dành cho lắp đặt nguồn điện một pha) và LCVT (dành cho lắp đặt nguồn điện ba pha) tăng khả năng bảo vệ quá áp của biến tần và tăng EMC của hệ thống.

• Bộ lọc công suất loại FTV: Tùy thuộc vào ranh giới ứng dụng, phải đạt được một số mức EMC nhất định. Bộ lọc công suất là một thành phần để cải thiện hành vi EMC trong quá trình lắp đặt máy.

ACT410 (ACT401):

0,55 kW / ba pha 360 - 480V / 50 - 60 Hz (± 10%)

Tính năng phần cứng

Mô-đun phanh động tích hợp

Kết nối liên kết DC

Giao diện mã hóa HTL chuẩn

Theo dõi nhiệt độ động cơ

Đầu nối nguồn cắm điện (lên đến 3kW)

Thiết bị đầu cuối điều khiển có thể lập trình và cắm thêm

6 đầu vào kỹ thuật số, 1 đầu vào đa chức năng

1 đầu ra kỹ thuật số, 1 đầu ra đa chức năng

1 đầu ra rơle (tiếp điểm chuyển mạch)

Tính năng phần mềm

Các tính năng chính của phần mềm

• Kênh giá trị tham chiếu có thể lập trình

• Đặc tính khởi động và dừng có thể lập trình • Biến trở

động cơ •

Đường cong chữ S có thể lập trình

• 4 bộ dữ liệu

• Tự động khởi động và

đưa vào vận hành • Tự động đặt lại sau sự cố • Tự động

khởi động sau sự cố mất điện

• Bộ điều khiển PL •

Chức năng logic và hẹn giờ có thể lập trình • Kiểm soát lưu lượng thể tích • Chuyển đổi mô-men xoắn/tốc độ không va đập, • Chức năng chủ/tớ với hộp số điện tử, • Chức năng định vị đơn giản, • Kiểm soát phanh cơ học không ma sát • Kiểm soát chỉ số • Giới hạn dòng điện thông minh • Kiểm soát mất điện • Khả năng giám sát và bảo vệ toàn diện • Kiểm soát tốc độ cao • Chức năng cho các ứng dụng nâng, cần cẩu và tời • 3 chức năng quản lý phanh khác nhau.

Tùy chọn lắp đặt

Lắp tủ cho mọi kích cỡ

Tùy chọn lắp đặt xuyên qua

Khung lắp thanh ray DIN tùy chọn kích thước 1

Tùy chọn lắp ColdPlate

Động cơ

Khả năng tương thích của động cơ

Có hai loại động cơ:

Động cơ AC không đồng bộ

Động cơ đồng bộ nam châm vĩnh cửu (không chổi than)
