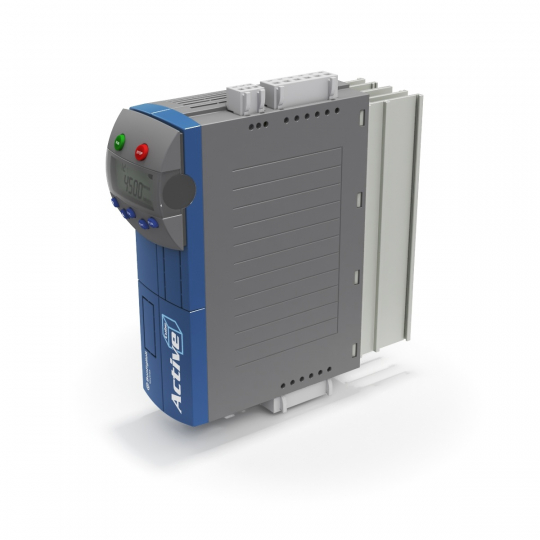

Biến tần Bonfiglioli, ACU 410-53 Active Cube Series

Thông số kỹ thuật

mức độ bảo vệ

IP20 (EN 60529)

Chứng nhận

Tiêu chuẩn UL508c

(EN13849 / EN 61508)

Sự phù hợp

Tiêu chuẩn

EN61800

đầu ra

0 ... 599 Hz

Tùy chọn chính

• Các tùy chọn bus trường khác nhau như CANopen, PROFIBUS, Modbus, EtherCAT, PROFINET, Varan

• Các phần mở rộng I/O tùy chọn cho các đầu vào & đầu ra kỹ thuật số và tương tự bổ sung

• Bàn phím tùy chọn để chẩn đoán và thiết lập thông số

• Giao diện PC tùy chọn

• Các phụ kiện tùy chọn như điện trở phanh, cuộn cảm nguồn, bộ lọc nguồn

Nguồn điện & Phạm vi công suất

ACU410-53: 200 kW / ba pha 360 - 480V / 50 - 60 Hz (10%)

Kết nối song song lên đến 1200 kW

tính năng phần cứng

Chức năng ngắt mô-men xoắn an toàn tích hợp (ACU410: STO SIL 3 / PL e)

Nguồn cung cấp 24Vdc bên ngoài

Mô-đun phanh động tích hợp

Kết nối liên kết DC

Giao diện mã hóa HTL chuẩn

Theo dõi nhiệt độ động cơ

Đầu nối nguồn cắm điện (lên đến 3kW)

Thiết bị đầu cuối điều khiển có thể lập trình và cắm thêm

6 đầu vào kỹ thuật số, 1 đầu vào đa chức năng

1 đầu ra kỹ thuật số, 1 đầu ra đa chức năng

1 đầu ra rơle (tiếp điểm chuyển mạch)

tính năng phần mềm

Các tính năng chính của phần mềm

Chức năng định vị độc lập thông qua các cấu hình chuyển động của bàn

Chức năng định vị thông qua bus trường (Điều khiển chuyển động tương thích với CiA DS402)

Điều khiển bàn xoay

Chức năng chủ/tớ với thiết bị điện tử

Kiểm soát mất điện

Chức năng cho các ứng dụng nâng, cần cẩu và tời

Kiểm soát trục chính

Chức năng di chuyển cho máy quấn

Kênh giá trị tham chiếu có thể lập trình

Đặc điểm bắt đầu và dừng có thể lập trình

Biến trở động cơ

Đường cong S có thể lập trình

4 bộ dữ liệu

Tự động khởi động và vận hành

Tự động thiết lập lại sau khi thất bại

Tự động khởi động sau khi mất điện

Bộ điều khiển PI

Kiểm soát lưu lượng thể tích

Chuyển đổi mô-men xoắn/tốc độ không bị giật

Kiểm soát phanh cơ học không có ma sát

Kiểm soát chỉ số

Giới hạn dòng điện thông minh

Khả năng giám sát và bảo vệ toàn diện

Kiểm soát tốc độ cao

3 chức năng quản lý phanh khác nhau

Tùy chọn lắp đặt

• Lắp tủ cho mọi kích cỡ

• Lắp xuyên qua tùy chọn

• Khung lắp thanh ray DIN tùy chọn

động cơ

Khả năng tương thích của động cơ

Động cơ AC không đồng bộ

Động cơ đồng bộ nam châm vĩnh cửu (không chổi than)

Động cơ từ trở

Tùy chọn động cơ

Điều khiển động cơ (vòng hở hoặc vòng kín tùy chọn):

• Động cơ AC không đồng bộ

• Động cơ từ trở đồng bộ

• Động cơ đồng bộ nam châm vĩnh cửu (không chổi than)
